CH 450

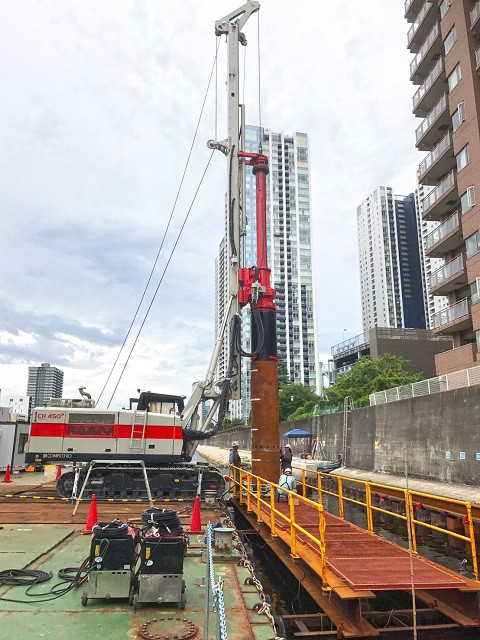

A primeira máquina Comacchio para as perfurações de grande diâmetro CH 450 apresenta-se como a solução ideal para trabalhos rápidos, que requerem tempos velocíssimos de montagem no local da obra. A máquina é de fato totalmente automontante e pode ser transportada numa única peça com o kelly montado. Uma vez no local, a máquina é simplesmente descarregada e colocada em funcionamento sem o auxílio de uma grua de serviço ou outros equipamentos externos. A CH 450 foi concebida para desempenhar um vasto espectro de trabalhos que incluem as estacas perfuradas com hastes kelly, as estacas de hélice contínua (CFA), as microestacas, as estacas de deslocamento (displacement piles) e o soil mixing. A máquina pode ser fornecida tanto na versão CPD (com pull-down de cilindro), como na versão WPD (com guincho de pull down) e pode integrar hastes kelly com comprimento máximo de 13 - 13.5 m (CPD - WPD) e com um diâmetro externo variável, incluindo hastes HD (heavy duty) e XHD (extra heavy duty).

DADOS TÉCNICOS

Motor Diesel Cummins QSB6.7  (EU Stage IIIA/Stage V - US EPA Tier 3 / Tier 4f)
Potência de calibração 201 kW/ 2000 rpm 270 HP/2000 rpm
Binário máx. 190 kNm 140,000 lbf*ft
Guincho principal  160 kN 35,970 lbs
Peso CPD (Pull-Down de Cilindro) 43100 kg 95,000 lbs
Peso WPD (Pull-Down de Guincho) 44800 kg 98,800 lbs

WPD (Pull-Down de Guincho)
Força máx. de tensão 240 kN 53,950 lbs

CPD (Pull-Down de Cilindro)
Força máx. de tensão 226 kN 50,800 lbs

CFA T4 XL
Diâmetro máx. 1000 mm 3’ 3”
Profundidade máx. 18 + 6 = 24 m 59’ 1” + 19‘ 8" = 78’ 9”
