CHF 900

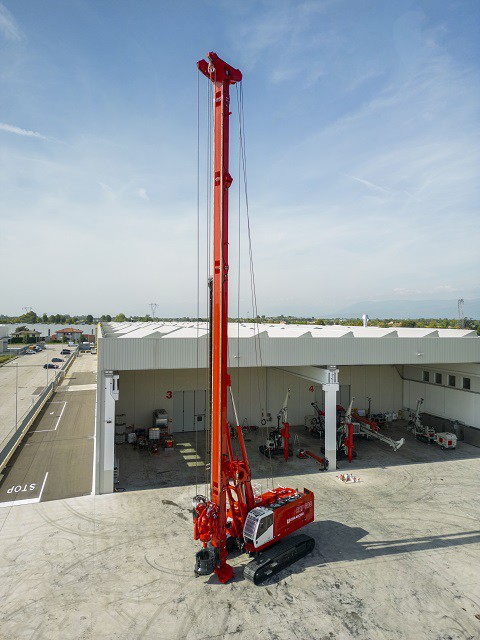

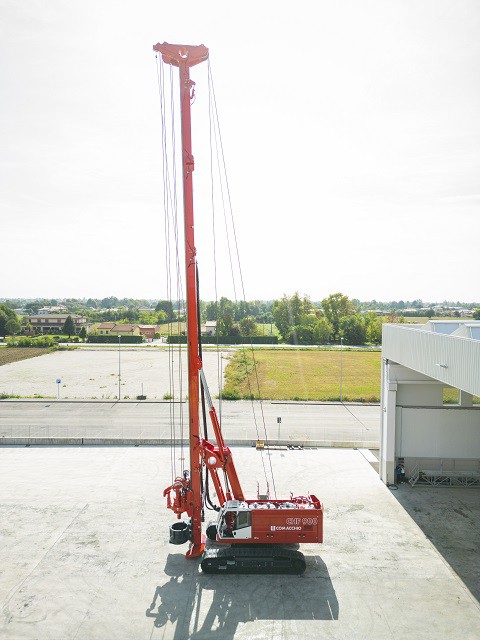

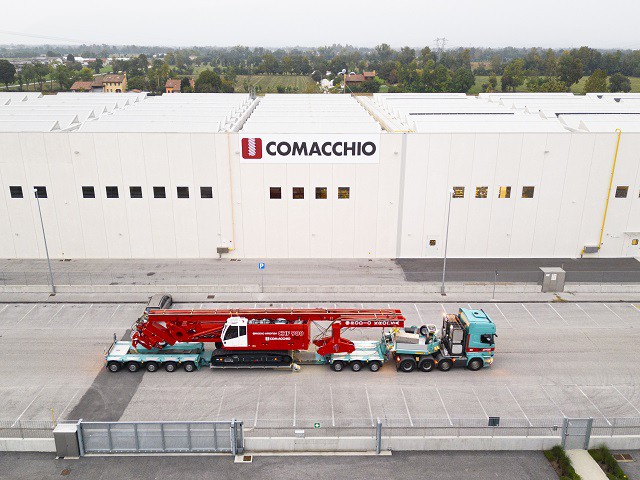

La CHF 900 è una macchina dedicata per pali CFA. Come tutte le macchine CH e CHF di Comacchio, la CHF 900 è stata progettata per essere automontante, può essere trasportata completamente assemblata, riducendo al minimo la necessità di smontaggio di alcune parti macchina in configurazione di trasporto, e consente quindi un rapido e facile cantieramento, anche grazie all’utilizzo di sistemi di rig-up automatizzati. Il peso, estremamente ridotto, è il risultato di un attento studio dei materiali, che ha determinato l’impiego di acciai leggeri ad alta resistenza e di lavorazioni meccaniche altamente specializzate. La geometria della macchina è determinata dall’utilizzo del parallelogrammo, che consente di raggiungere un ampio raggio di lavoro. La macchina è equipaggiata con un sistema a tiro in quarta che permette di realizzare pali CFA fino a 32,5 m di profondità, con eliche di lunghezza fino a 27 m e apposita prolunga. Il diametro massimo delle eliche è di 1200 mm. La rotary, anche questa dedicata per le lavorazioni CFA ed è in grado di raggiungere 256 kNm di coppia effettiva (280 kNm nominale) e una velocità di 40 rpm. La configurazione CFA è completata da numerosi accessori come il dispositivo guida eliche e il pulitore di tipo idraulico rotante, a spazzola o a stella.

DATI TECNICI

Motore Diesel Volvo D13  (EU Stage IIIA/Stage V - US EPA Tier 3 / Tier 4f)
Potenza di taratura 345 - 405 kW / 1700 rpm 462 - 543 HP / 1700 rpm
Coppia nominale max 280 kNm 206,500 lbf*ft
Peso 86100 kg 189,800 lbs

CFA
Diametro max 1200 mm 3' 11"
Lunghezza max. eliche 27 m 88' 7"
Lunghezza max. prolunga eliche 6 m 19' 8''
Profondità max 26.5 + 6 = 32.5 m 87' + 19‘ 8'' = 106' 8"
Forza di estrazione 1120 kN 251,800 lbs
Spinta su eliche 150 kN 33,700 lbs
